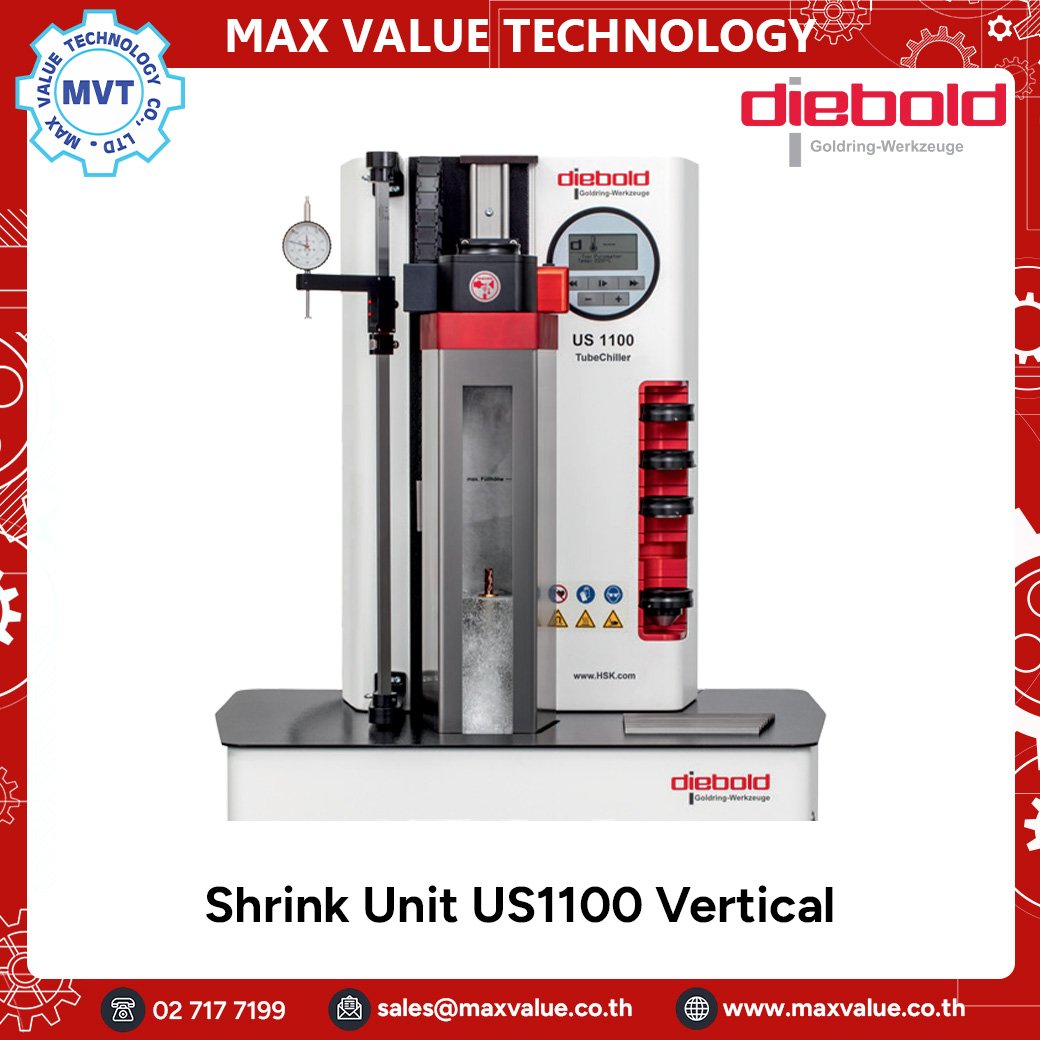

DIEBOLD - Shrink Unit US1100 vertical

• รองรับ Changeable Adapter ตั้งแต่ HSK25–HSK100 และ SK/BT30–SK/BT50
• Universal Tool Clamping Adapter รองรับการจับยึด Taper ทุกขนาดได้อย่างแม่นยำ
• สามารถติดตั้ง Length Setting Unit เพิ่มเติมได้
• แนะนำให้ใช้ Chiller Unit รุ่น FKS 04S สำหรับการทำความเย็นของ ShrinkFit Holder

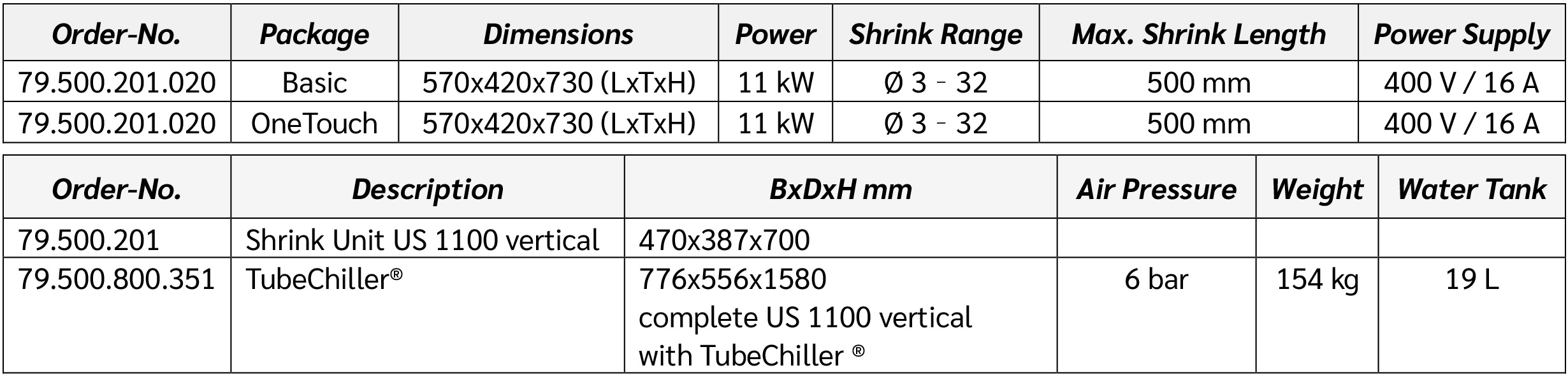

Shrink Length : 500 mm
อุปกรณ์ที่ให้มา : Shrink Unit พร้อมแผ่น Interchangeable 5 ชิ้น, ถุงมือ และ Basic Coil หรือ Coil พร้อม Pyrometer Technology (อุปกรณ์เสริม)

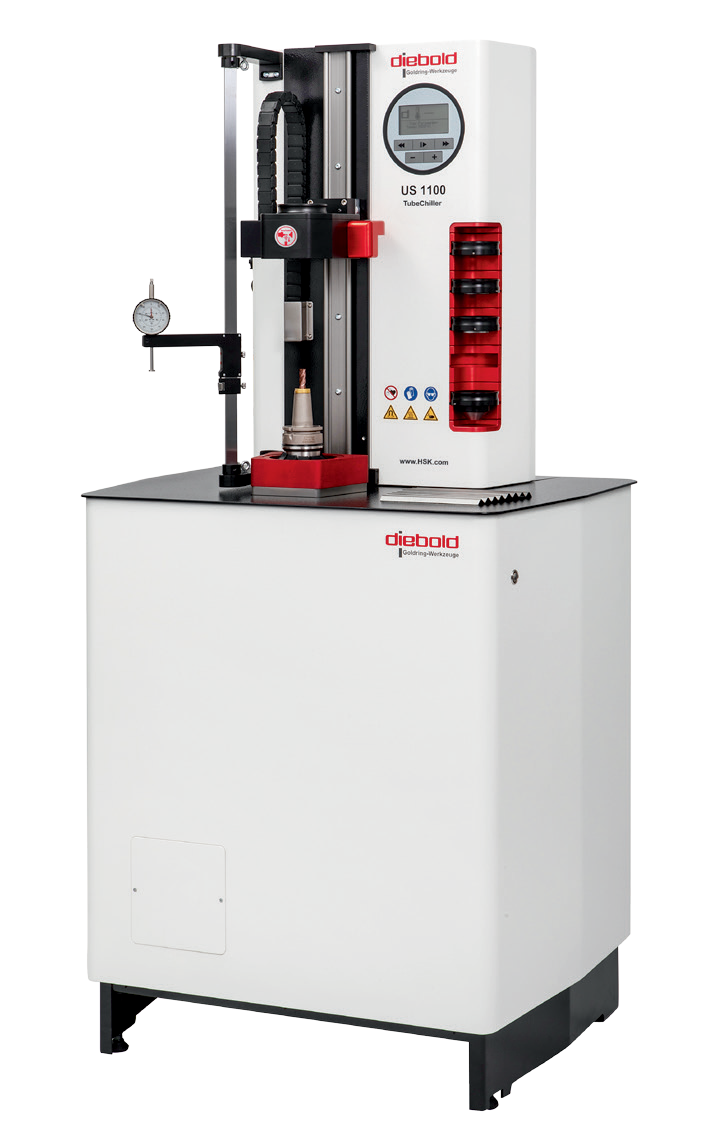

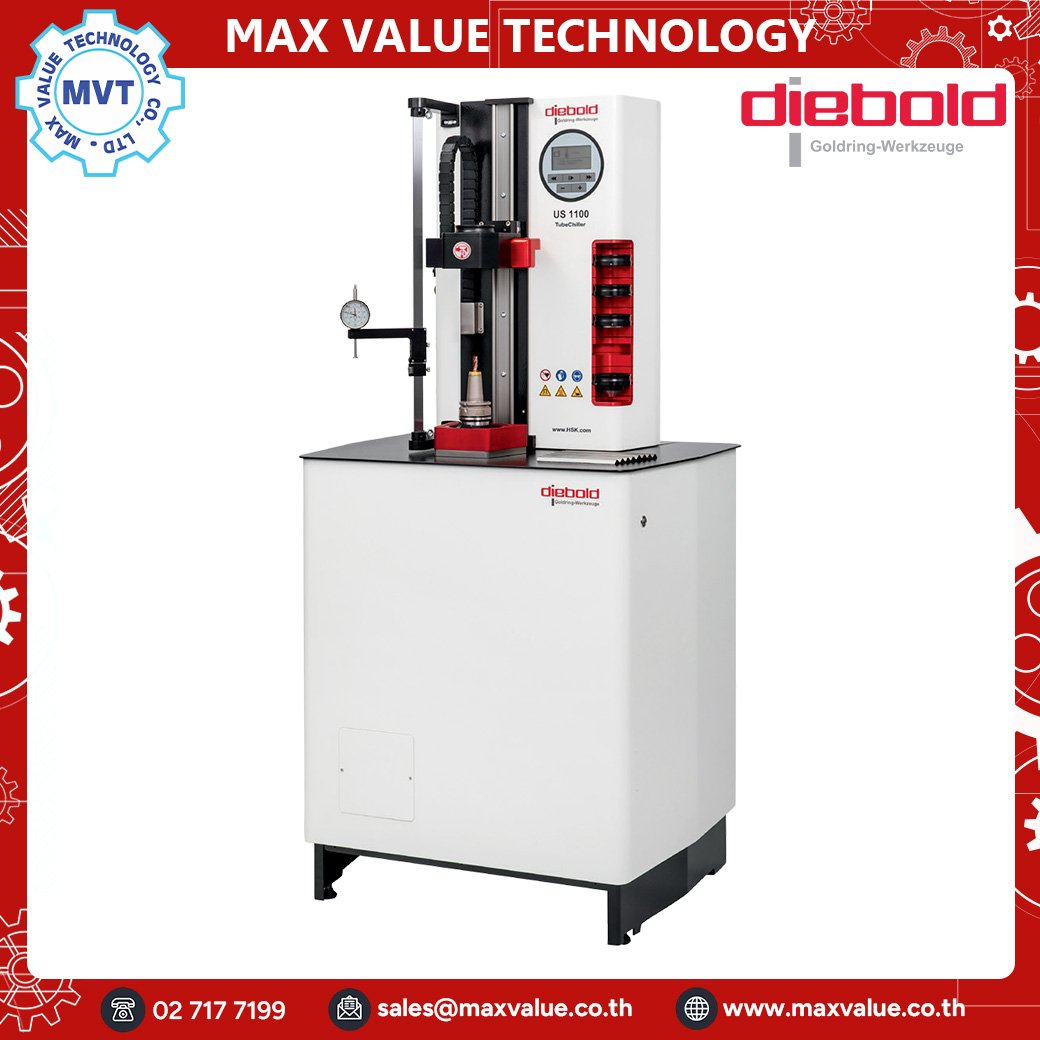

Shrink Unit US 1100 TubeChiller™

Shrink Fitting และ Cooling ในขั้นตอนเดียว
Shrink Unit US 1100 TubeChiller™ เป็นเทคโนโลยีล่าสุดที่รวมการ Shrink Fitting และ Automatic Cooling ไว้ในเครื่องเดียว ช่วยให้กระบวนการทำงานเป็นแบบ Fully Automatic ตั้งแต่การให้ความร้อนจนถึงการทำความเย็น ลดความเสี่ยงที่ผู้ใช้งานจะสัมผัส Tool Holder ที่ยังมีอุณหภูมิสูง

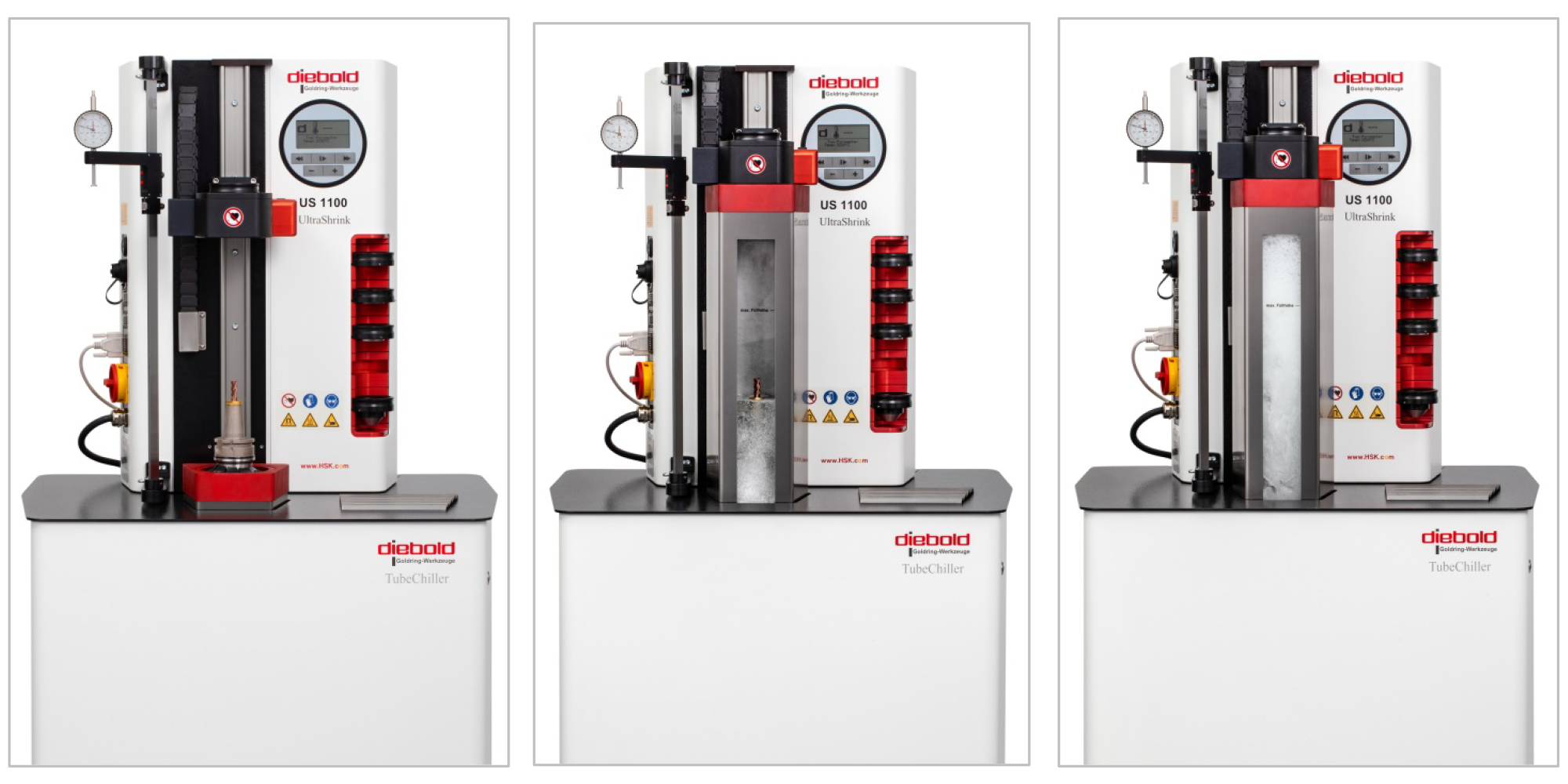

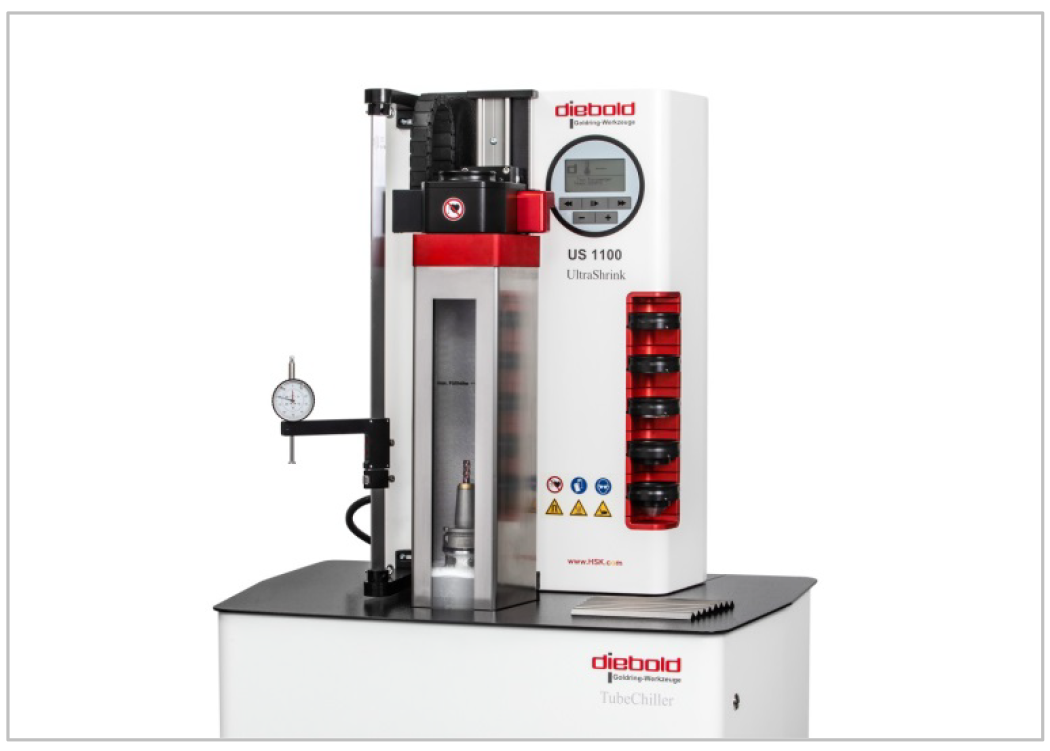

การทำงาน The TubeChiller™

หลังจากกระบวนการ Shrink เสร็จสิ้น Tube ของ Chiller Unit จะยกตัวขึ้นจากฐานโดยอัตโนมัติ พร้อมเติม Coolant เข้าไปภายในเพื่อทำความเย็นแก่ Tool Holder ในเวลาเดียวกัน ระบบจะเลื่อน Coil กลับสู่ตำแหน่งเริ่มต้นโดยอัตโนมัติ โดยไม่ต้องใช้ระบบ Pneumatic หรืออุปกรณ์กลไกเพิ่มเติม


Pyrometer Technology ใหม่
Pyrometer Technology ได้รับการพัฒนาเพื่อให้กระบวนการ Shrink Fit ทำงานที่อุณหภูมิเท่าที่จำเป็นต่อการขยายตัวของ Tool Holder เท่านั้น

ระบบจะช่วยป้องกันการเกิด Overheating ซึ่งเป็นปัญหาที่พบได้บ่อยในระบบ Shrink Fit แบบทั่วไป เพราะการใช้กำลังไฟสูงหรือพลังงานที่ไม่สามารถควบคุมได้ ไม่ใช่วิธีที่เหมาะสม การควบคุมอุณหภูมิอย่างแม่นยำเท่านั้นที่จะทำให้กระบวนการ Shrink เป็นไปอย่างราบรื่นและปลอดภัย

Shrink Fitting และ Cooling ในขั้นตอนเดียว
Paket BASIC & Paket OneTouch

การใช้งาน (Application)
US 1100 Vertical Shrink-Fit Machine TubeChiller® รองรับการ Shrink Tool Holder
ขนาด Ø3–32 mm (Carbide) / Ø6–32 mm (HSS)

“ใช้งานง่าย ดูแล Tool Holder อย่างอ่อนโยน พร้อมระบบ Cooling ในตัว ทำให้การ Shrink Fitting เป็นเรื่องง่ายกว่าที่เคย”

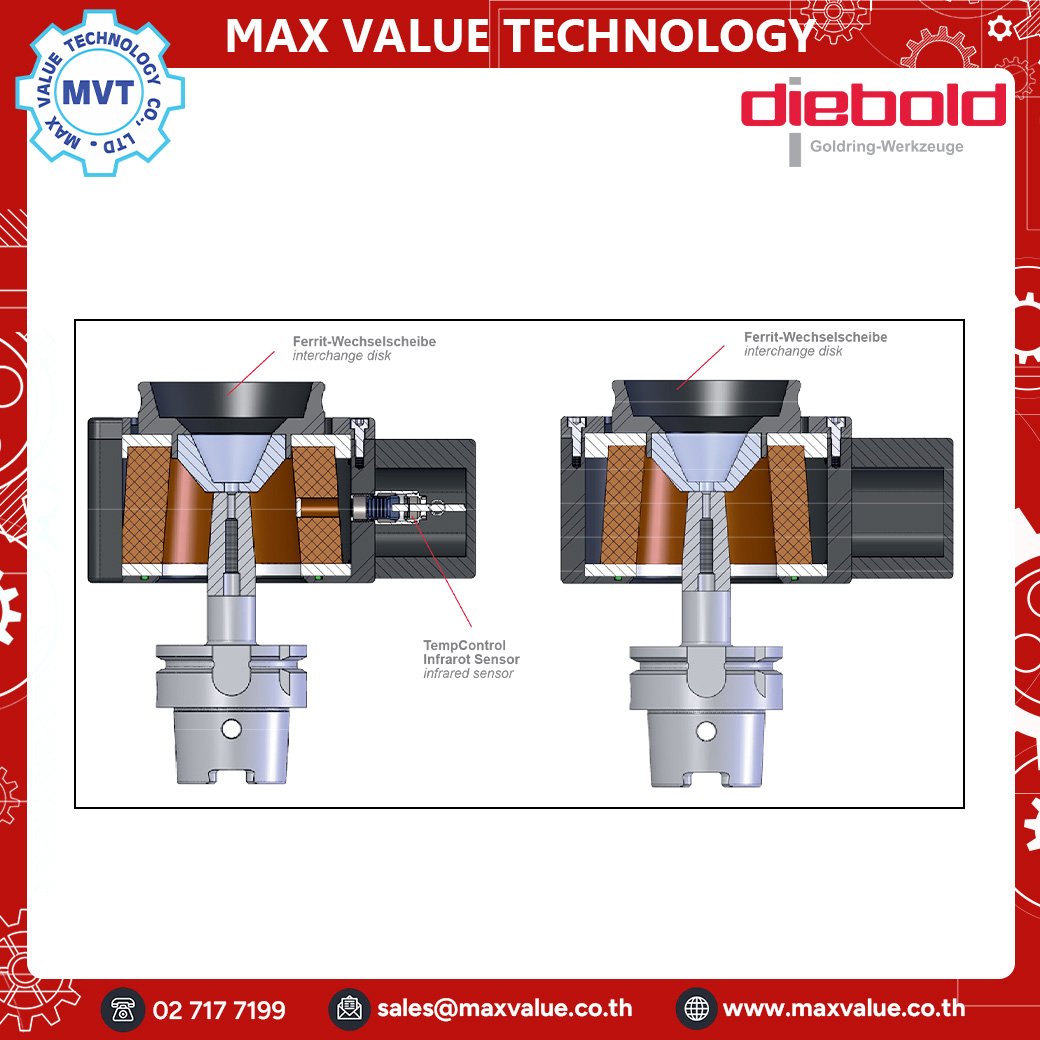

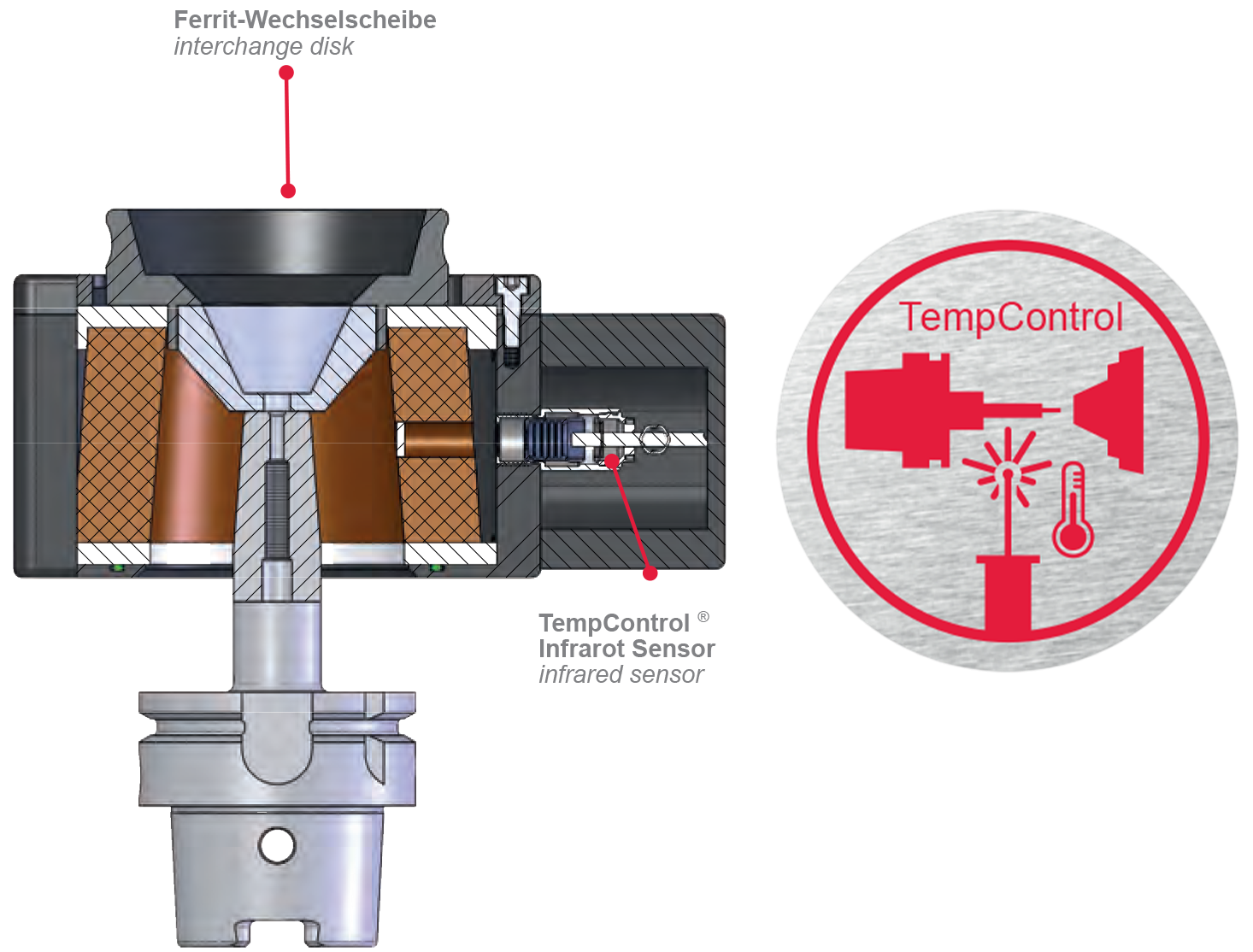

TempControl® Safety Function
ระบบควบคุมอุณหภูมิอัจฉริยะ
TempControl® ช่วยให้กระบวนการ Shrink ใช้อุณหภูมิเท่าที่จำเป็นจริง ๆ เท่านั้น

ระหว่างการให้ความร้อนแบบ Inductive Heating ระบบจะวัดอุณหภูมิของ Shrink Chuck อย่างต่อเนื่อง เมื่อถึงอุณหภูมิที่กำหนดไว้ ระบบจะหยุดการให้ความร้อนโดยอัตโนมัติ ทำให้ ไม่สามารถเกิด Overheating ได้

TempControl® (Temperature Control) มีให้เฉพาะใน OneTouch Package เท่านั้น

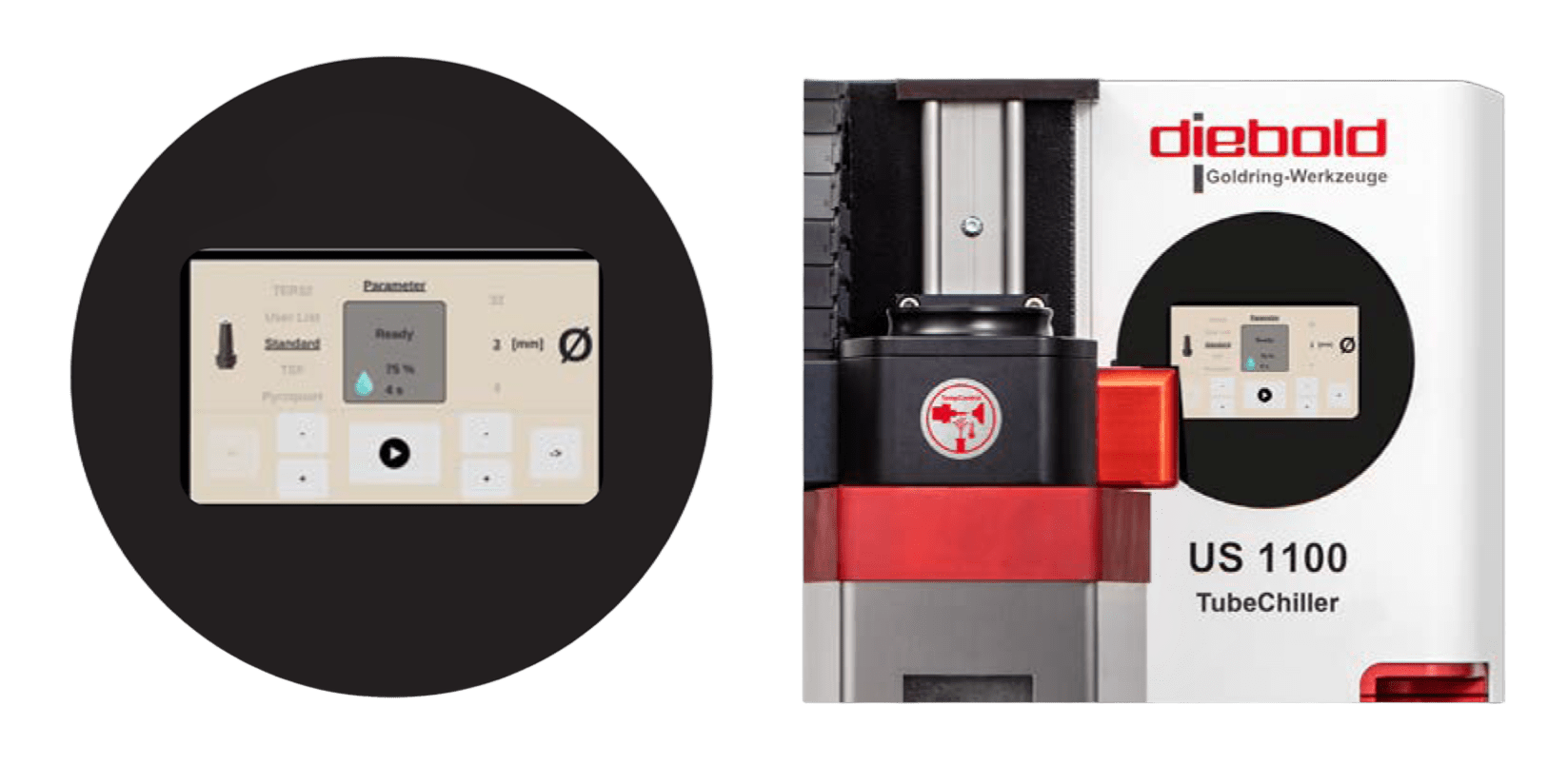

จุดเด่นของ Basic Display ll

ในด้านการใช้งานเมนูและฟังก์ชันพื้นฐาน Basic Display ll ยังคงมีรูปแบบการใช้งานเช่นเดียวกับจอแสดงผลของเครื่อง US1100 รุ่นก่อน แต่ได้รับการพัฒนาให้มีประสิทธิภาพมากยิ่งขึ้น ด้วยคุณสมบัติเด่นดังนี้

• ใช้งานง่ายด้วย Parameter Mode (เลือก Chuck และ Diameter) หรือ Manual Mode (ตั้งค่า Time และ Power)
• ใช้เทคโนโลยีดิจิทัลรุ่นใหม่ แทนระบบ Microcontroller รุ่นเดิม

• รองรับการใช้งานร่วมกับ USB Numpad สามารถจัดวางแป้นตัวเลขในตำแหน่งที่สะดวกต่อผู้ใช้งาน

• รองรับการทำงานแบบ Hands-Free ด้วย Foot Switch ช่วยให้ควบคุมการทำงานได้สะดวกยิ่งขึ้น

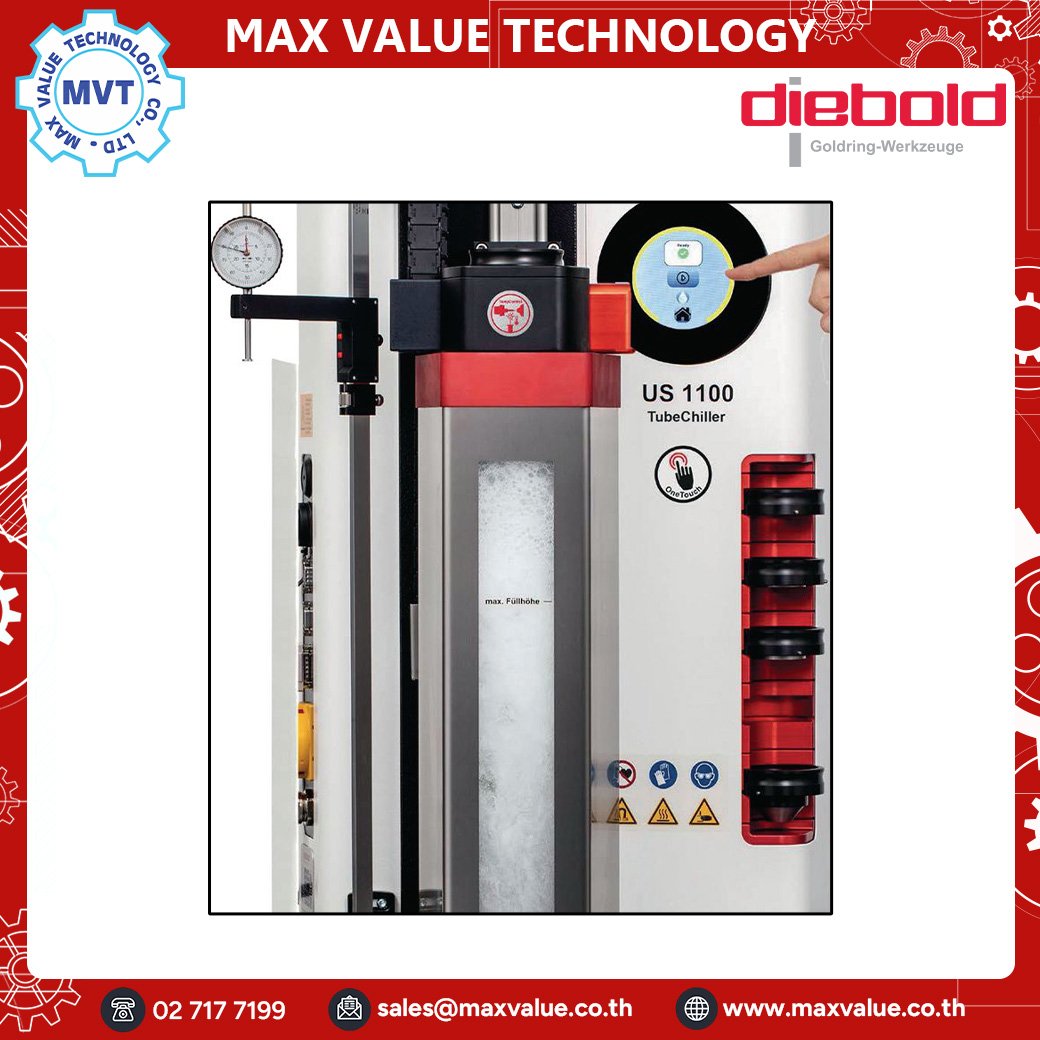

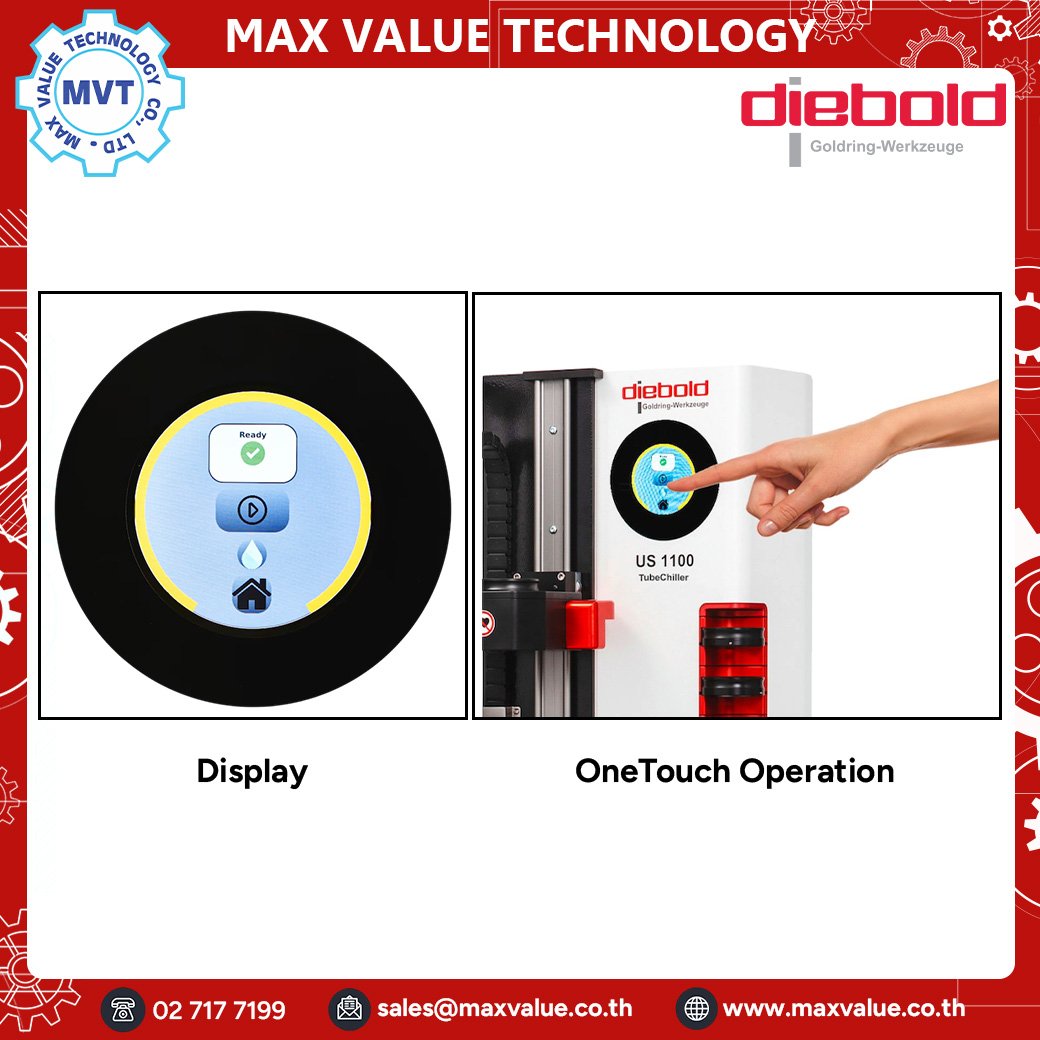

OneTouch

Shrink ได้ง่ายเพียงกดปุ่มเดียว
OneTouch คือโหมดการทำงานใหม่บน Touch Display ที่ทำงานร่วมกับ TempControl™

ข้อดีของ OneTouch

  ลดความผิดพลาดในการใช้งาน
  ป้องกันการเกิด Overheating ของ Shrink Holder
  ไม่ต้องเลือก Parameter ก่อนเริ่มทำงาน

นอกจากฟังก์ชันพื้นฐานแล้ว ยังมีความสามารถเพิ่มเติมดังนี้

• OneTouch: เริ่มกระบวนการ Shrink ด้วยการกดปุ่มเพียงครั้งเดียว

• Target Mode: กำหนดอุณหภูมิเป้าหมายได้ตามต้องการ

• ระบบ TubeChiller® (Option) เริ่มทำความเย็นโดยอัตโนมัติหลังจาก Shrink เสร็จ
  โดยไม่ต้องสั่งงานเพิ่มเติม

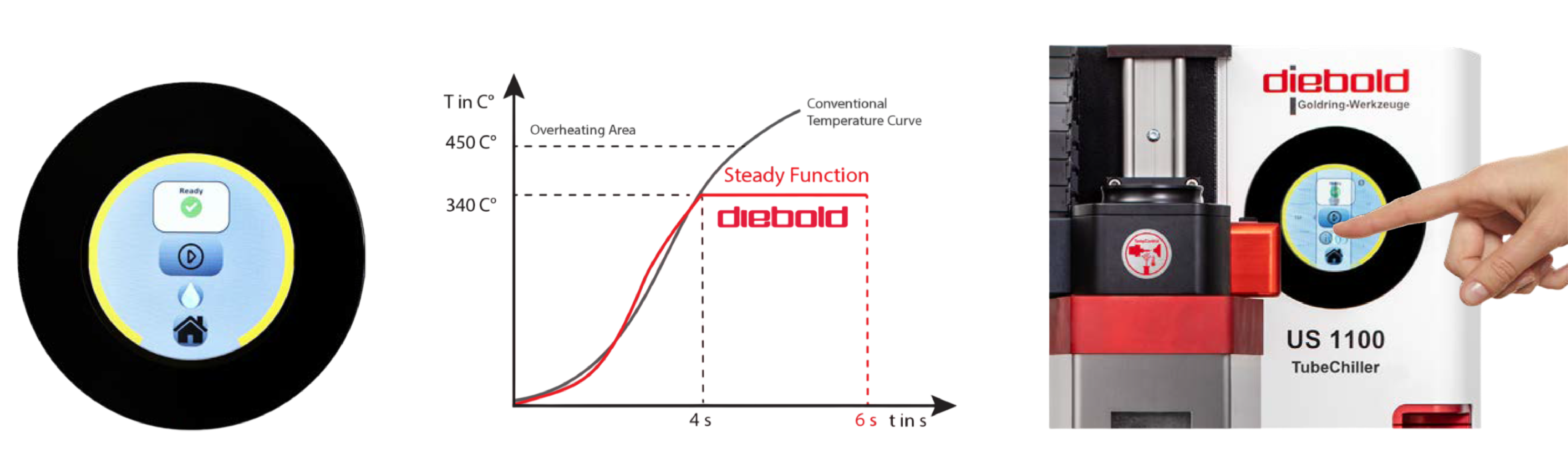

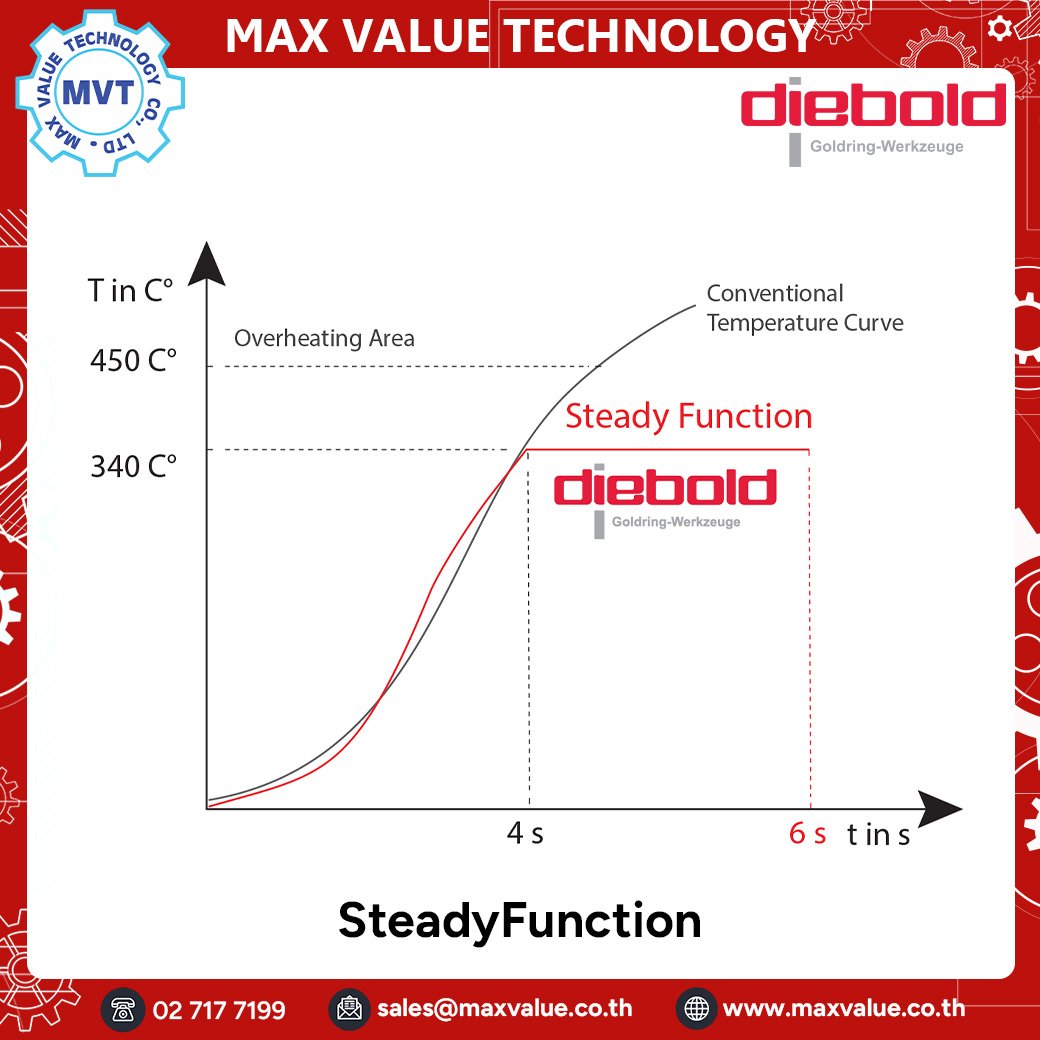

  NEW SteadyFunction
รักษาอุณหภูมิเป้าหมายให้คงที่
เพิ่มระยะเวลาสำหรับการประกอบ (Longer Fitting Time)
